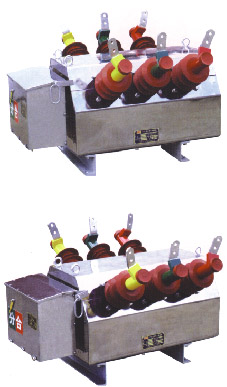

ZW6-12/630-16(20)型戶外高壓真空斷路器

ZW6-12/630-16(20)型戶外高壓真空斷路器適用于12kV及以下，交流50Hz的三相電力系統。主要用于農網和城網作分、合負荷電流．過載電流及短路電流之用，也可用于其它類似場所，還可作為城市市區12KV級電網的分段開關。

詳情

ZW6-12/630-16(20)型戶外高壓真空斷路器適用于12kV及以下，交流50Hz的三相電力系統。主要用于農網和城網作分、合負荷電流．過載電流及短路電流之用，也可用于其它類似場所，還可作為城市市區12KV級電網的分段開關。

?

使用環境條件

A.周圍空氣溫度：上限+40℃，下限-40℃；
b.海拔：＜2000m；
c.相對濕度：日平均不大于95%，月平均不大于90%；
d.風壓：不超過700Pa(相當于風速34m/s)
e.空氣污穢程度按GB5582規定為IV級；
f.地震烈度不超過8度

型號及含義

主要技術參數

　

1斷路器的裝配調整參數見表1

　

序?號	名??稱		單位	參數
1	? 觸頭開距		mm	9±1
2	? 觸頭超程			3±1
3	? 平均合閘速度		m/s	0.6±0.2
4	? 平均分閘速度			1.0±0.2
5	? 觸頭合閘彈跳時間		ms	≤2
6	? 三相分閘同期性		ms	≤2
7	? 合閘時間		s	≤0.1
8	? 分閘時間	? 最高操作電壓		≤0.06
		? 最低操作電壓		≤0.1
9	? 每相回路直流電阻		μΩ	≤200
10	? 相間中間距（滅弧室端）		mm	193

2 斷路器的額定技術參數見表2

　

序?號	名??稱			單位	參數
1	? 額定電壓			kV	12
2	? 額定絕緣水平	?1min工頻耐壓	?干式	kV	42
			?濕式（對地）		34
		?雷電沖擊耐壓（峰值）			75
3	? 額定電流			A	630
4	? 額定頻率			Hz	50
5	? 額定短路開斷電流			kA	12.5、16、20
6	? 額定短路關合電流（峰值）				31.5、40、50
7	? 額定峰值耐受電流				31.5、40、50
8	? 額定短時耐受電流				12.5、16、20
9	? 操作順序				分-0.3S-合分-180S-合分
10	? 額定短路電流開斷次數			次	30
11	? 機械壽命			次	10000
12	? 額定操作電壓（配CT彈簧操作機構）			V	DC24、48V、AC DC110V、220V
13	? 觸頭允許磨損厚度			mm	3
14	? 過電流脫扣器額定電流			A	5
15	? 重量			kg	130（標準）
