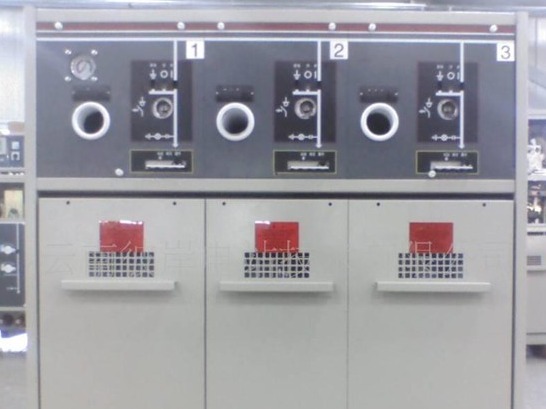

HCR-GT系列固體環網柜

? HCR-GT系列固體絕緣環網柜是我公司自主研發、生產的固體絕緣開關設備，應用于6～24kV配電網絡中。該設備以新型環保型固體材料作為絕緣介質、真空滅弧。內部配置的真空斷路器、真空負荷開關與熔斷器組合電器。廣泛應用于放射式、干線式和環網供電開閉站，終端配電站等配電設備?？勺鳛槌鞘猩虡I區、住宅小區等用戶的理想選擇。

詳情

1、 HCR系列I型固體絕緣環網柜

??產品概述
???HCR-GT系列固體絕緣環網柜是我公司自主研發、生產的固體絕緣開關設備，應用于6～24kV配電網絡中。該設備以新型環保型固體材料作為絕緣介質、真空滅弧。內部配置的真空斷路器、真空負荷開關與熔斷器組合電器。廣泛應用于放射式、干線式和環網供電開閉站，終端配電站等配電設備?？勺鳛槌鞘猩虡I區、住宅小區等用戶的理想選擇。
??產品特點
新型環保材料? 采用新型固體絕緣材料，符合環保要求，對環境和人身無任何污染和傷害。
真空滅弧? 采用先進的真空滅弧技術，可靠性高。
直動式隔離開關? 專利設計的直動式隔離開關，優化的電磁場結構，增加了運行的安全性。
全密封、全絕緣電纜進出線? 采用全密封、全絕緣式電纜頭連接，安全可靠。
模塊化、可擴展? 采用可擴展模塊組合式配合的方式，緊湊尺寸、易于安裝，安裝簡單、操作方便。
多種接線方案? 根據用戶需要，采用負荷開關、負荷開關+熔斷器保護或真空斷路器保護等最佳組合方案，滿足多種進出線回路的需要。
斷口可視? 通過面板上的觀察窗，可以看到隔離開關位置，充分保證人員及設備的安全。
電動操作、FTU? 采用專用的電壓互感器取電，給操作機構和FTU提供電源和測量保護電壓信號。并安裝專用的蓄電池和充電模塊保證操作電源和FTU的不間斷供電?？蓪崿F遠程自動化控制監測。

該產品結構簡單，通用性強，多種模塊相同結構、相同操作。
??? 典型的常用方案有四種：
????? R模塊——直通模塊
????? L模塊——負荷開關模塊
????? V模塊——斷路器模塊
????? F模塊——負荷開關+熔斷器保護模

典型方案介紹

??? ??? ????

?? ? R模塊???????????? L模塊??????????? V模塊??????????? F模塊

基本設備

l??? ?三相母線

l?????隔離/接地開關

l????? 隔離/接地開關操作機構

l????? 真空負荷開關/真空斷路器

l????? 負荷開關/斷路器操作機構

l????? 帶電顯示器

l 電纜附件

可選附件

l?? 電動操作機構??

l?? 微機保護裝置

l?? 加熱器

l?? 電流互感器

l?? 電壓互感器

l?? 避雷器

l?? 熔斷器

l?? 操作計數器

l 分勵脫扣器

特別注明：另有多種可選方案在此未一一列出，須在訂貨時說明！

產品結構

1??? 操作面板?

2??? 隔離斷口視窗

3??? 電纜室

4??? 外箱體

5??? 傳動箱

6??? 開關主體

7??? 母線聯接（柜間）主接地負荷開關(斷路器）機構

8??? 隔離開關機構

9?? ?電纜終端頭

10?? 隔離開關機構

11?? 電纜終端頭

結構原理

??????????? 開關本體(負荷開關/斷路器)

1??? 隔離開關拉桿

2??? 負荷開關（斷路器）拉桿

3??? 外絕緣筒

4??? 隔離開關上觸頭

5??? 動觸頭

6??? 隔離開關下觸頭

7??? 主接地

8??? 連接母線

9??? 真空滅弧室

10?? 熔斷器

11?? 熔絲筒

結構原理：

l?? 固體柜開關本體采用三相獨立安裝方式，三相單元分別固封在新型環氧樹脂澆注的絕緣本體中。

l?? 開關主斷口采用真空滅弧室，優化的電磁場結構。主開關絕緣拉桿在操作傳動機構的帶動下上下運動完成主開關的合閘、分閘。

l?? 采用直動式隔離開關，優化的電場設計，直動式隔離開關的絕緣拉桿在操作機構的帶動上下運動，完成隔離開關的合閘和分閘（接地）。

l?? L模塊和V模塊結構完全一致，僅是主開關用的真空滅弧室性能不同，方便安裝；F模塊僅是在L模塊基礎上外加熔斷器

技術參數

序號	項???????????? 目		單位	參數
1	額定電壓		kV	12	24
2	額定電流		A	630	630
3	額定頻率		Hz	50	50
4	額定絕緣水平	1min工頻耐壓：對地、相間隔離/斷口	42/48	42/48	65/79
4	額定絕緣水平	雷電沖擊耐壓：對地、相間隔離/斷口	42/48	75/85	125/145
5	額定短時耐受電流（主回路及接地回路）		kA	25	25
6	額定峰值耐受電流		kA	50	50
7	額定短路持續時間		s	3	3
8	額定動穩定電流		kA	50	50
9	熔斷器回路額定電流（最大）		A	125	125
10	額定轉移電流		A	1700	1700
11	真空斷路器開斷能力		kA	25	25
12	負荷開關機械壽命		次	5000	5000
13	真空斷路器機械壽命		次	10000	10000
14	接地開關機械壽命		次	2000	2000
15	操作電源電壓		V	24V DC	24V DC
15	操作電源電壓		V	220V AC/DC	220V AC/DC

2 II型固體絕緣環網柜

II型固體環網柜是我公司自主研發、生產的固體體絕緣開關設備，應用于6~24kV配電網絡中。該設備以新型環保型固體材料作為絕緣介質、真空滅弧。內部配置的真空斷路器、真空負荷開關與熔斷器組合電器。廣泛應用于放射式、干線式和環網供電開閉站，終端配電站等配電設備?？勺鳛槌鞘猩虡I區、住宅小區等用戶的理想選擇。

l???產品特點

新型環保材料??采用新型固體絕緣材料，符合環保要求，對環境和人身無任何污染和傷害。

真空滅弧??采用先進的真空滅弧技術，可靠性高。

接地開關 ?專利設計的接地開關，優化的電磁場結構，增加了運行的安全性。

全密封、全絕緣電纜進出線??采用全密封、全絕緣式電纜頭連接，安全可靠。

模塊化、可擴展??采用可擴展模塊組合式配合的方式，緊湊尺寸、易于安裝，安裝簡單、操作方便。

多種接線方案??根據用戶需要，采用負荷開關、負荷開關+熔斷器保護或真空斷路器保護等最佳組合方案，滿足多種進出線回路的需要。

斷口可視??通過面板上的觀察窗，可以看到隔離開關位置，充分保證人員及設備的安全。

電動操作、FTU??采用專用的電壓互感器取電，給操作機構和FTU提供電源和測量保護電壓信號。并安裝專用的蓄電池和充電模塊保證操作電源和FTU的不間斷供電?？蓪崿F遠程自動化控制監測。

l? 典型方案介紹

該產品結構簡單，通用性強，多種模塊相同結構、相同操作。

典型的常用方案有四種：

???? R模塊——母線提升模塊

??? ?L模塊——負荷開關+下隔離模塊

???? V模塊——斷路器+下隔離模塊

???? F模塊——負荷開關+熔斷器保護模塊

? ? ?

R模塊?????????????? L模塊?????????????? V模塊?????????? ?F模塊

l? 產品結構

1? 操作面板????????????? 2? 觀察窗??????????????? 3? 電纜室門?

4? 主接地排????????????? 5 ?機構箱??????????????? 6? 套管

7? 箱體????????????????? 8? 電纜固定架??????????? 9? 主母線

間隔數量	1	2	3	4
長（mm）	?440	880	1320	1760

13? 熔斷器

14? 歐式套管

結構原理：

l?? 固體柜開關本體采用三相獨立安裝方式，三相單元分別固封在新型環氧樹脂澆注的絕緣本體中。

l?? 開關主斷口采用真空滅弧室，優化的電磁場結構。主開關絕緣拉桿在操作傳動機構的帶動下上下運動完成主開關的合閘、分閘。

l?? 優化的電場設計，直動式隔離開關的絕緣拉桿在操作機構的帶動上下運動，完成隔離開關的合閘、分閘和接地。

l?? L模塊和V模塊結構完全一致，僅是主開關用的真空滅弧室性能不同，方便安裝；F模塊更換熔絲方便，并且更換熔絲時，下端熔絲座可靠接地，保證人身安全（如左圖示）。

l?? 技術參數

序號	項???????????? 目		單位	參數
1	額定電壓		kV	12
2	額定電流		A	630
3	額定頻率		Hz	50
4	額定絕緣水平	1min工頻耐壓：對地、相間隔離/斷口	42/48	42/48
4	額定絕緣水平	雷電沖擊耐壓：對地、相間隔離/斷口	42/48	75/85
5	額定短時耐受電流（主回路及接地回路）		kA	25
6	額定峰值耐受電流		kA	50
7	額定短路持續時間		s	3
8	額定動穩定電流		kA	50
9	熔斷器回路額定電流（最大）		A	125
10	額定轉移電流		A	1700
11	真空斷路器開斷能力		kA	25
12	負荷開關機械壽命		次	5000
13	真空斷路器機械壽命		次	10000
14	接地開關機械壽命		次	2000
15	操作電源電壓		V	24V DC
15	操作電源電壓		V	220V AC/DC

l?? 使用條件

a.?? 周圍空氣溫度范圍-40℃~+40℃，24h內測得的平均值不得超過35℃。

b.?? 海拔不超過2000m(海拔較高時請在訂貨時說明)。

c.?? 地震烈度：地震水平加速度不超過0.3g。

2. ⅡB型固體絕緣環網柜
ⅡB型固體絕緣環網柜使用固體環氧樹脂作為絕緣介質，工作中不會產生有害物質，具有環境友好性和較小的尺寸。由于所有帶電體均澆注或安裝在環氧樹脂內，不會受到如水汽、灰塵等外部環境對環網柜的電氣性能的影響。減小了設備的維護、維修，延長了使用壽命。在本固體絕緣環網柜中每個單元以及組成每個單元的每個部分是標準化的以便可以互換，因此實現了制造簡單化?？梢愿鶕h境和客戶的不同要求制造固體絕緣開關設備。ⅡB型固體絕緣環網柜典型方案有：負荷開關+隔離開關單元、斷路器+隔離開關單元、負荷開關+熔斷器的組合電器單元、母線提升單元、PT柜單元、計量柜單元等。

?? 典型方案工作原理介紹

1、主開關+隔離開關單元
本單元主要零部件包括：主母線、主開關（斷路器或負荷開關）、隔離開關、主接地、歐式電纜套管等。

電流由主母線經主開關到達隔離開關的上靜觸頭，再經隔離動觸頭連接的隔離中間靜觸頭到達出線套管。其中電流的開斷、關合由真空泡完成。當隔離動觸頭完全運動到隔離中間靜觸頭內部時，隔離上靜觸頭和隔離中間靜觸頭之間形成安全、可靠的隔離斷口，通過開關前面的觀察窗可以清楚的看到隔離斷口，保證了維修人員的人身安全。隔離動觸頭繼續向下運動到接地靜觸頭內，此時是接地狀態。
Ⅱ型固體絕緣環網柜內部所有零部件經過仔細的推敲設計和電場模擬，使其電場分布均勻，提高了產品可靠性。

2、負荷開關+熔斷器的組合電器單元
負荷開關+熔斷器的組合電器單元主要包括兩部分：開關本體、熔絲筒。開關本體的工作原理和主開關+隔離開關單元一樣，熔絲筒有直動式接地開關，接地時它和開關本體的主接地開關聯動，把熔絲的上端和下端同時接地，保證了更換熔絲人員的絕對安全。熔絲筒內部設計有熔絲轉運車，可以方便的更換熔絲。熔絲筒頂部有彈簧撞針機構，熔絲熔斷時可以可靠迅速的使操作機構動作。
